【超級!!背景講座!!】MAEDAXの背景萌え！~屋根の立体編~



「屋根の立体」に萌えろ！



「この形はどうなってるんだ…」となるのが屋根の厄介なところ。

まずは屋根の立体感を知るところから萌えにつなげてみましょう。

今回は屋根の立体萌えドリル！





屋根の立体萌えドリル



▼なんでこうなるの？基礎編

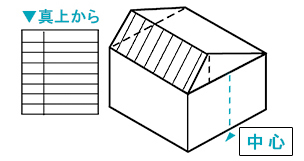

▼切妻屋根

スパッと切れる

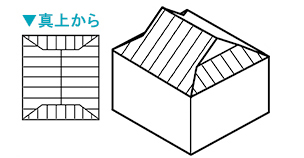

▼寄棟屋根

中央にたおれる





▼片流れ屋根

片側にななめ

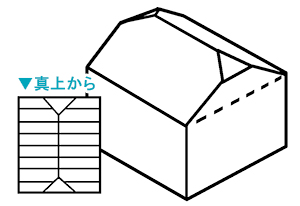

▼大母屋屋根

雑に見えるやつ





▼招き屋根

※片方の屋根が短い

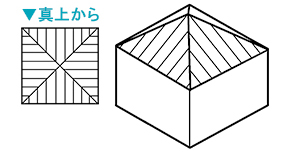

▼方形屋根

中心に集まる

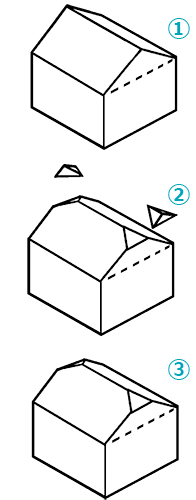

▼半切妻屋根のつくりかた







①切妻を

②カットする

③完成！



▼なんでこうなるの？ちょっと難解編

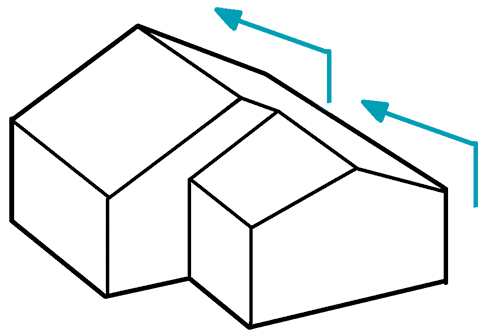

▼棟違い屋根

よく見るこういう屋根

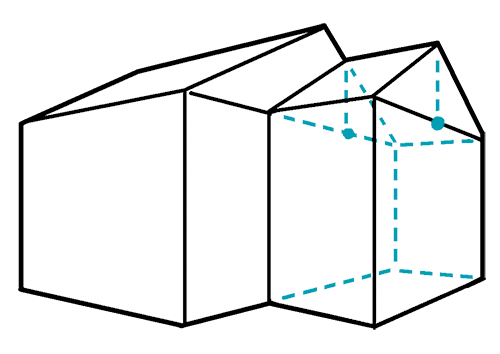

手前と奥の屋根は同じ角度





作画時はスケルトンにするといいかも

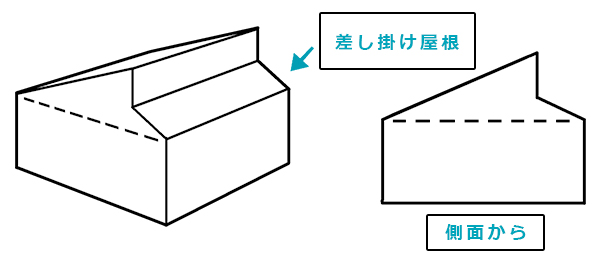

▼招き屋根（差し掛け屋根Ver.）

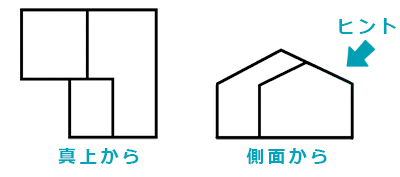

側面で考えると分かりやすい





三角屋根を倒すと考えてみて

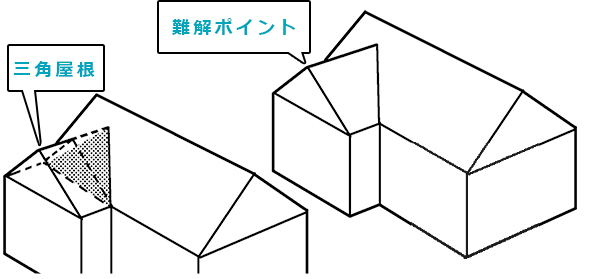

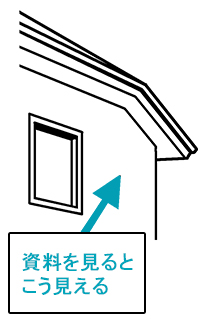

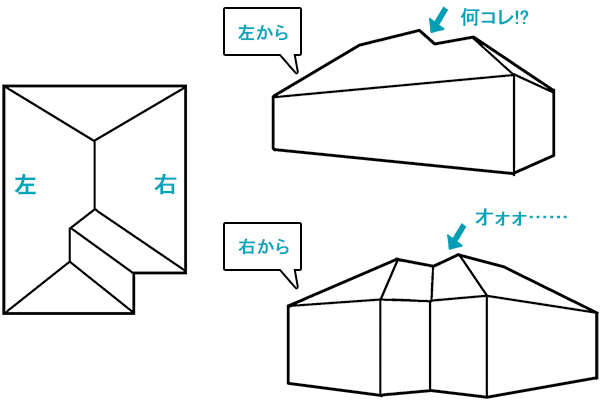

▼なんでこうなるの？何コレ困惑編

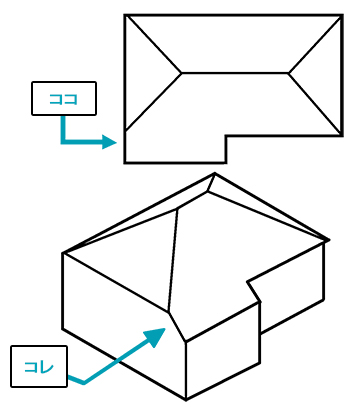

屋根がなんかおかしいぞってときはコレかも





▼かなり応用・実践編

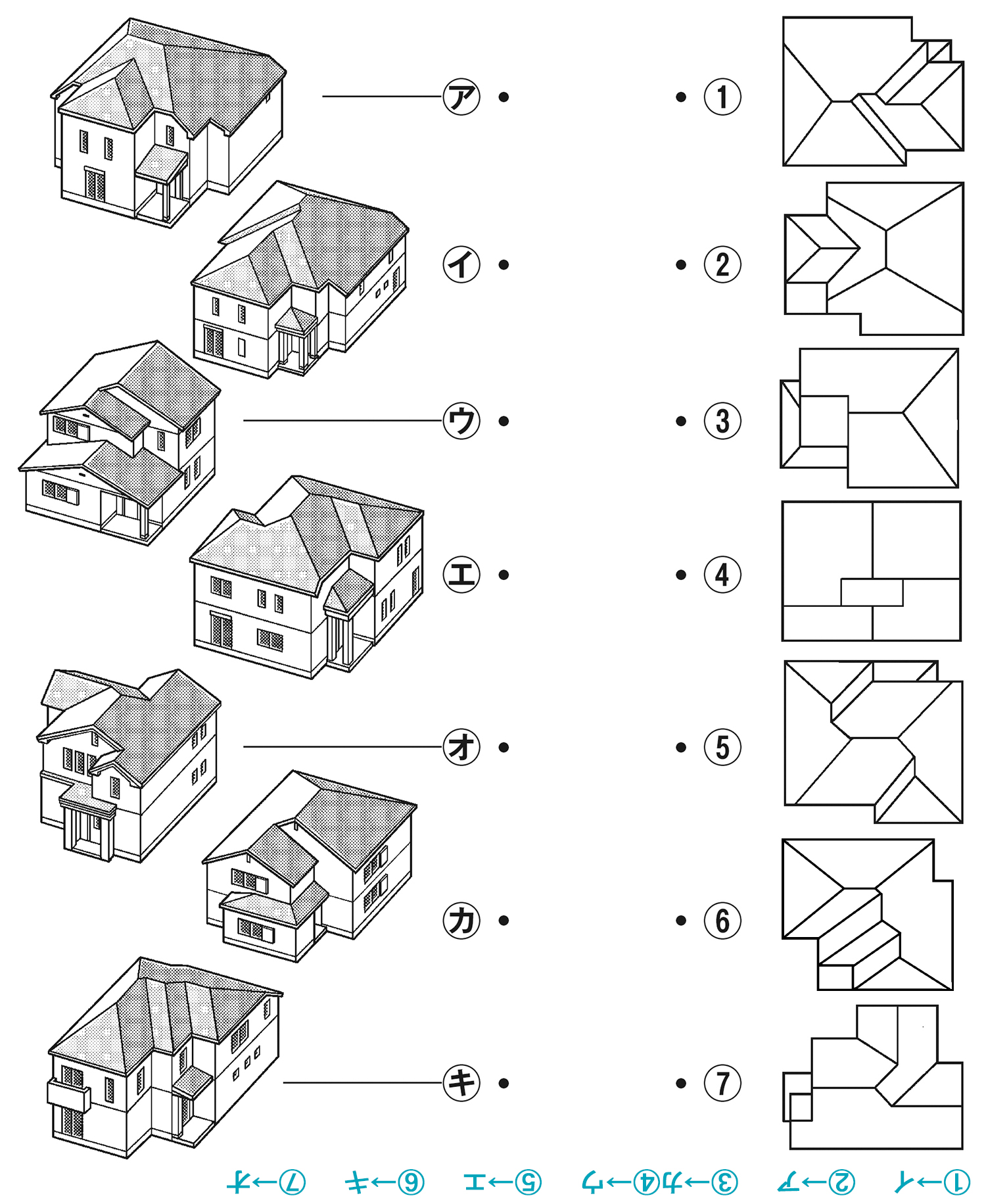

▼同じお家を線でつなごう！(クリックすると拡大表示できます)





屋根のディテールを描き込むとさらに難易度を上げられるよ



まとめ



資料を見て混乱が生まれるのはネガティブ。

「これはこういうことだ！」と理解できるとストレスが緩和します。

立体の特性を知り、資料を読みやすくしよう。

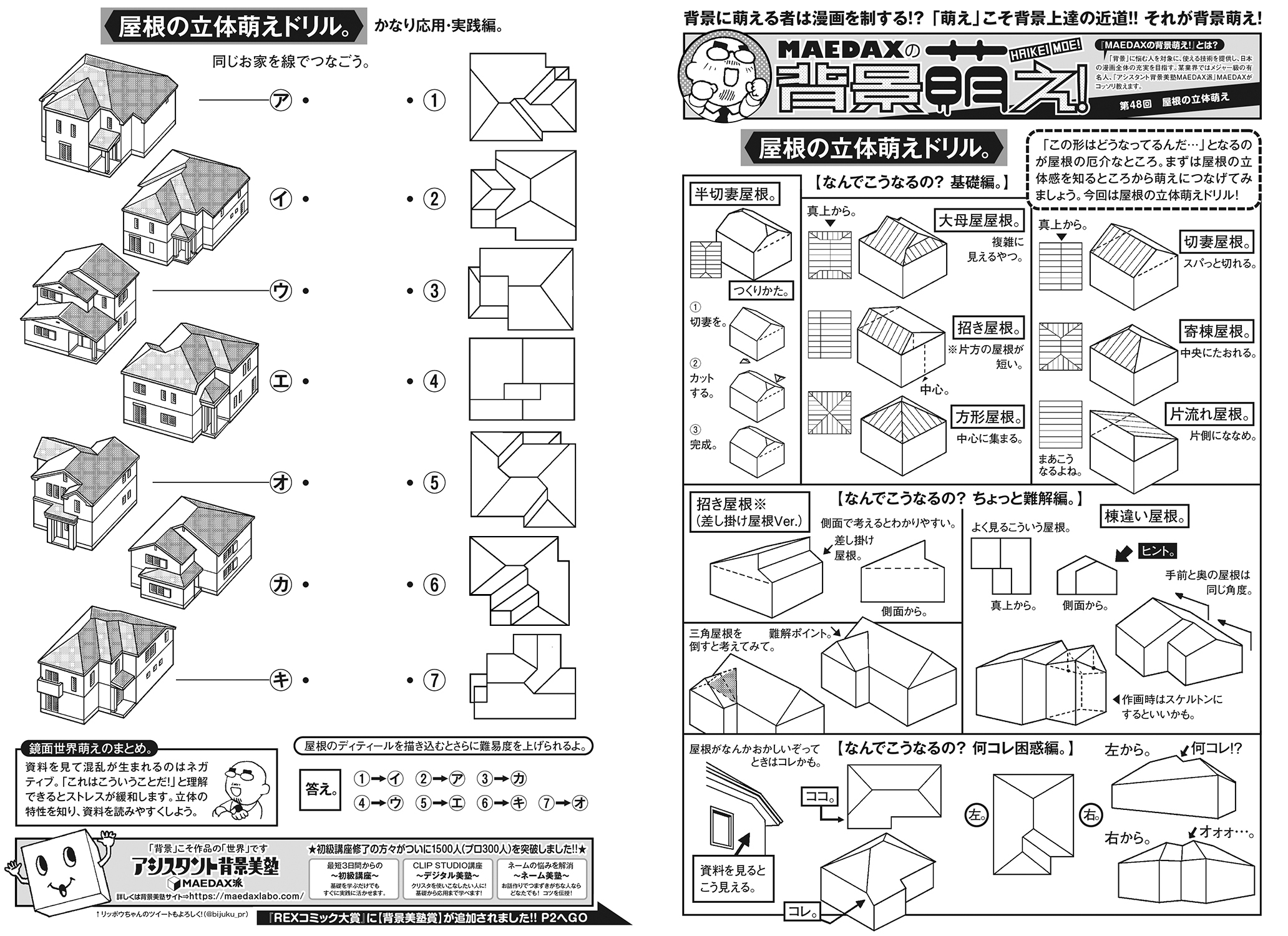

▼今回の背景萌えの全体図をご覧いただけます(クリックすると拡大表示できます)。



※本記事は、月刊ComicREXに掲載された『MAEDAXの背景萌え！』より特別掲載いたしました。
