【透視入門】繪製帶有遠近感的圖!一、二、三點透視圖法講座

繪製背景時「透視」是不可或缺的。但是,因視平線和消失點的概念難以理解而感到不擅長的人不在少數。實際上,不光是用於背景,為了以更有魄力的角度來繪製漫畫和插圖,熟悉並掌握透視原則是非常重要的技能。讓我們一起理解透視的基礎並克服自己不擅長的部分吧!







在繪製漫畫或插圖時,「透視」會讓大多數的人陷入窘境。



本專欄會解說關於透視的基本原則。

每一個解說都不算難。



那麼就來理解基本原則,克服不擅長的透視吧!





【什麼是透視?】

話說回來,「透視」究竟是什麼呢?



透視在英文是Perspective。

常被代指為「遠近法」。



遠近法是為了呈現出遠近感的繪畫技巧

近處的物體要畫得比較大,較遠的東西則畫小一點。





【透視圖法】

說「透視圖法」是最廣為人知的遠近法也不為過吧。

越遠的物體會畫得越小,最後消失在地平線上的「消失點」上。



簡而言之,透視圖法就是「決定消失點,並以聚集於該消失點上的線為基準來進行繪製」,這樣就能呈現出遠近感和景深的技法。

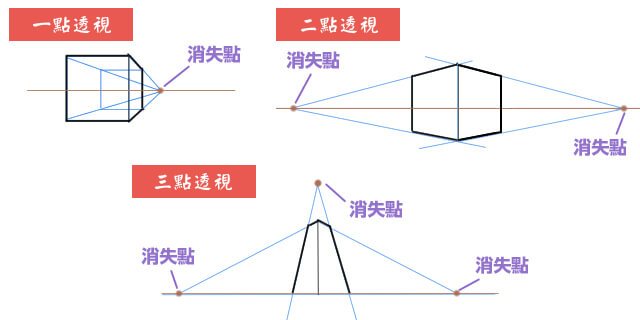

●一點透視圖法

決定一個消失點,將所有事物畫成像是收斂於該點的透視圖法稱為一點透視圖法。這是最簡單的透視圖法,可以使用在繪製房間、走廊等時候。





●二點透視圖法

二點透視圖法是決定兩個消失點來進行繪製的透視圖法。

二點透視圖法常被用於繪製建築物的外觀,像是漫畫的背景等等。



這個技法的特徵在於縱線全部都垂直於地平線





●三點透視圖法

三點透視圖法有三個消失點

只要在二點透視圖法中的消失點之上(或下)再加入第三個消失點,就能夠以由下往上的角度(仰視)或由上往下的角度(俯瞰)來繪製目標。



在這些角度上會產生「高度上的變形

三點透視圖法就是為了繪製高度上的變形所需的透視圖法。

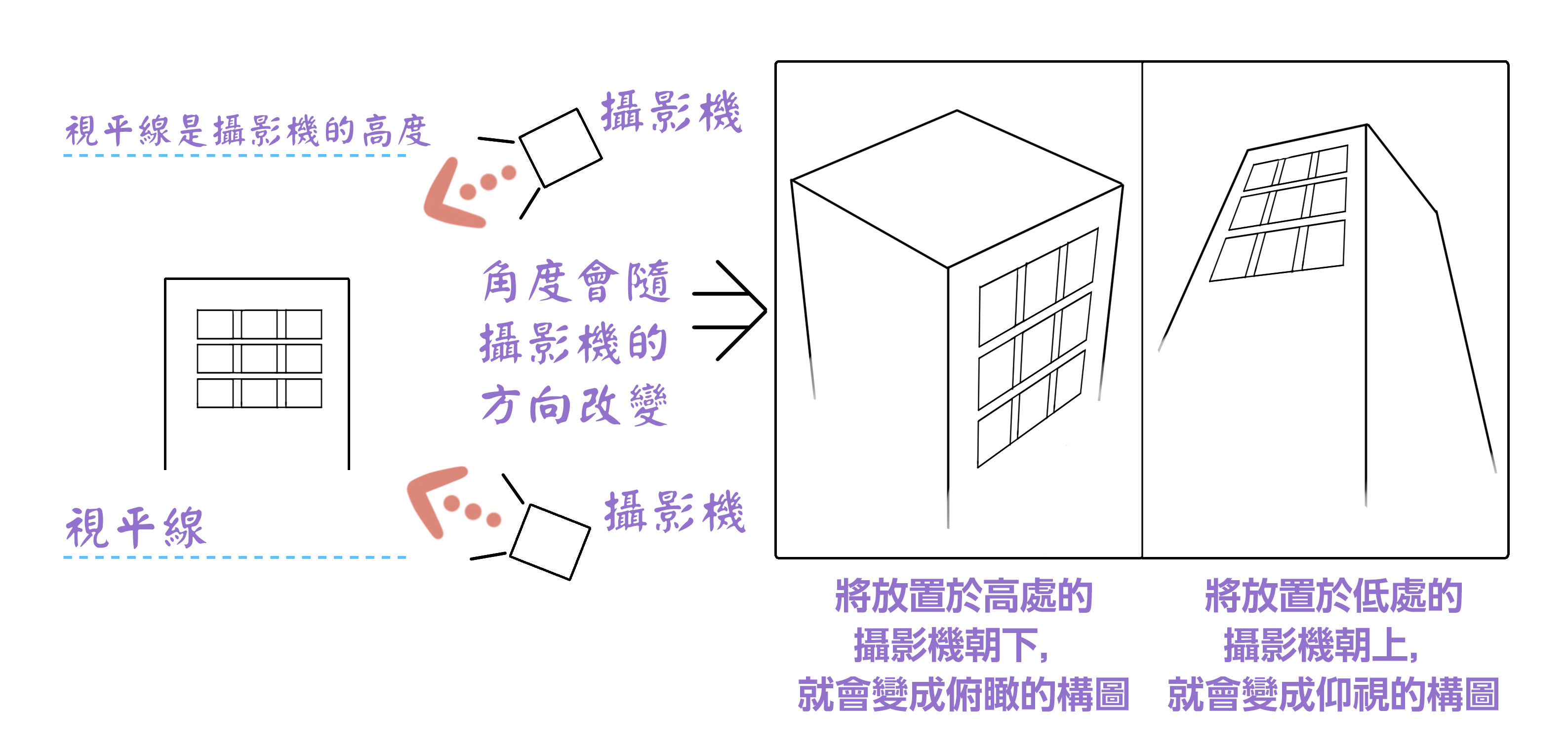

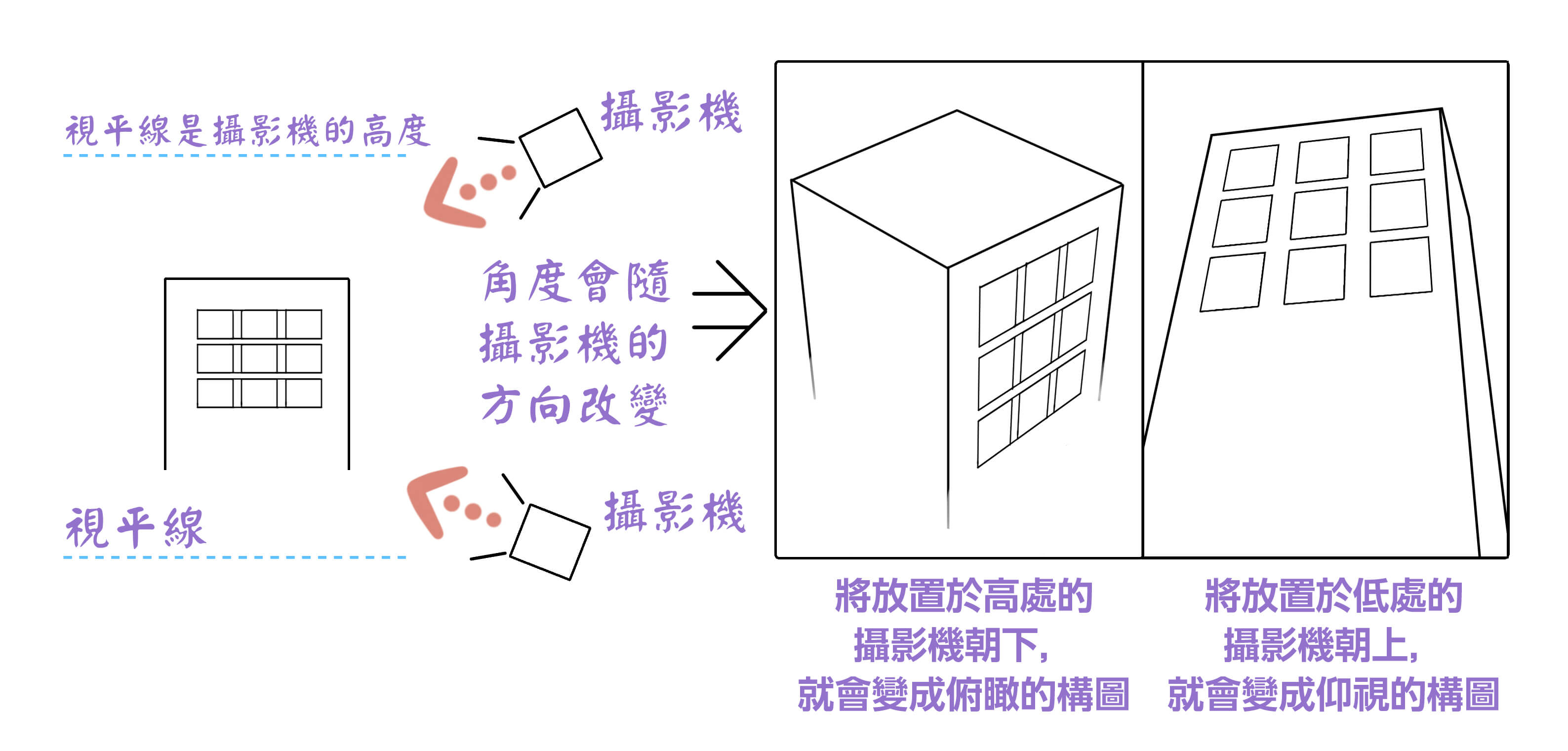

【視平線】

「視平線」是在學習透視時經常用到的詞彙。



視平線在這裡指的是眼睛視線的高度

以照片舉例的話,就是代表放置攝影機位置高度的線



在決定構圖的時候會設定視平線。

例如,如果將視平線設定在與圖中的角色視線幾乎相同的高度,圖就會呈現從平視角度觀看的樣子。





●視平線和地平線

希望各位也能學習視平線與地平線(水平線也一樣)彼此之間的關係。



攝影機的拍攝方向與地平線平行時,視平線會與地平線重疊。

在這個情況下,提高視平線的話,地平線的位置會跟著上升。

降低視平線時,地平線的位置也會下降。





【透視圖法的留意事項】







●消失點之間不能靠得太近

存在複數消失點時,若消失點之間的距離太狹窄,會變成不自然的圖。

拉大消失點與消失點之間的距離在理論上才會正確!





●留意視平線的位置

一點透視圖法和二點透視圖法的視平線位置盡量不要太偏上或偏下會比較好。



假設現在在一點透視圖法中提高視平線和地平線的位置,繪製成如上圖的樣子。

雖然他看起來是張俯瞰箱子的圖,但由於忽視了高度上的變形,所以透視會顯得不自然。

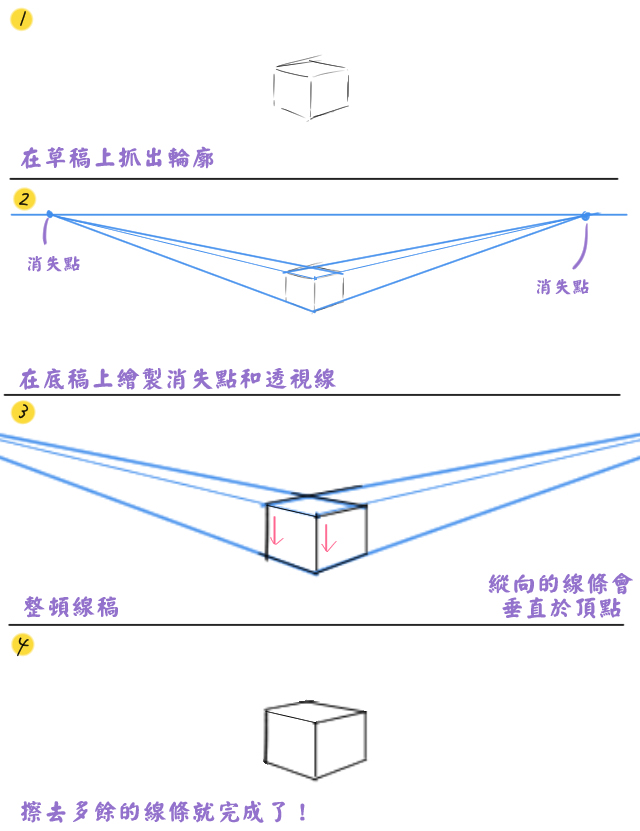

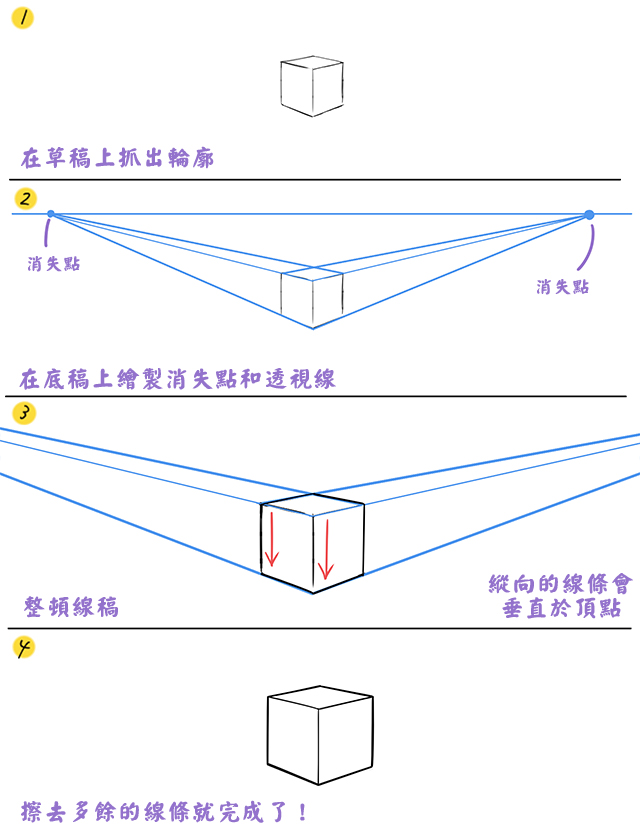

透視入門 實踐篇

動手用簡單的箱子圖來試著實踐透視圖法吧!

實際畫畫看,有助於理解透視。



這裡要使用的是二點透視圖法。







①繪製草稿

畫出箱子的草稿。



先從草稿開始畫會比較容易決定大致上的構圖。

接著想好大致上的地平線、消失點位置。





②決定消失點

繪製出消失點、地平線,還有從消失點延伸出來的線。



試著延展箱子草稿的線,與地平線的重疊之處會出現消失點。

這樣就能確立平行於畫面的地平線和消失點。消失點之間的距離非常寬是重點。





③描線

從箱子的頂點連接至收斂於消失點的線。



在二點透視圖法中,縱線要繪製成垂直於地平線的樣子。

使用尺規畫上筆直的線。





④完成!

擦去多餘的線條就完成了。只要學會繪製箱子,就能活用到繪製建築物上。

也能拿來幫助掌握人物的透視。

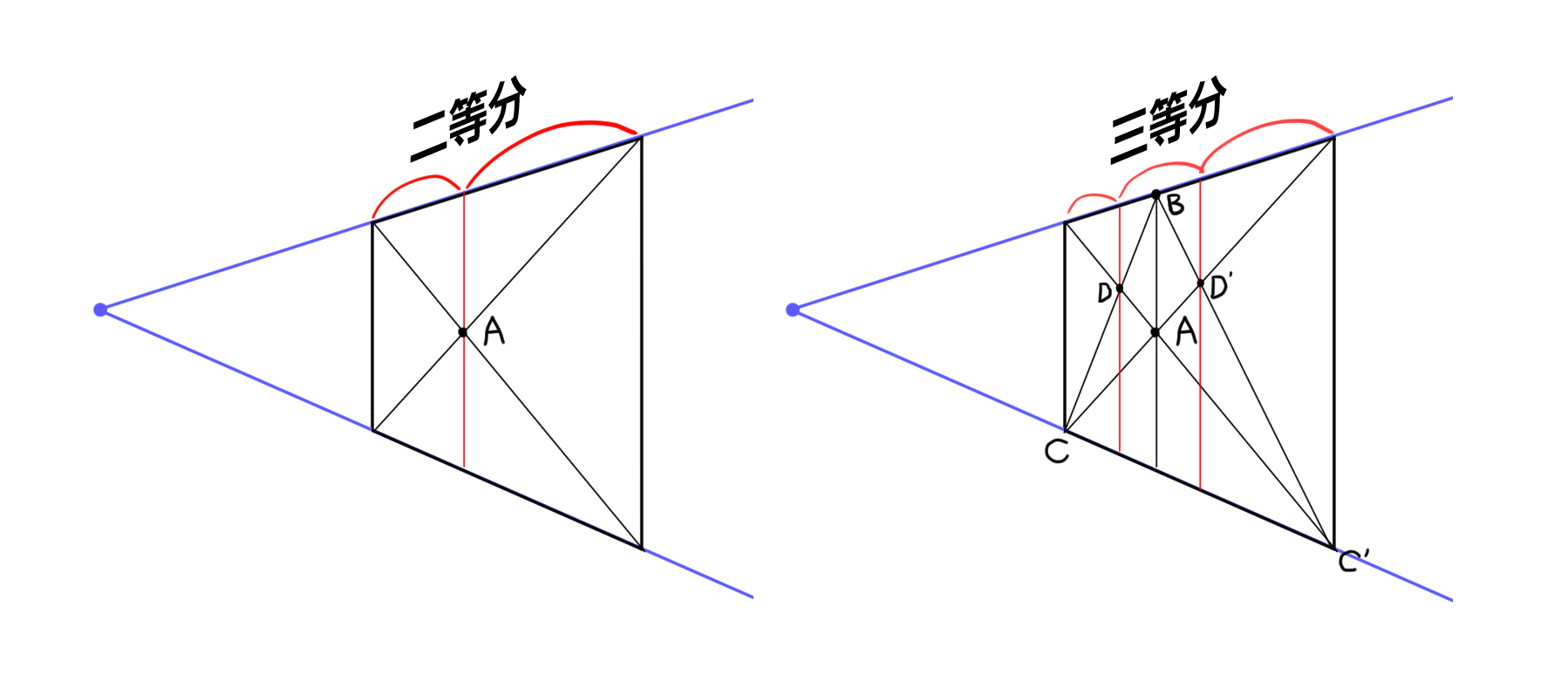

【等分】

藉由繪製對角線,就能在套用透視的前提下等分平面。

在繪製建築物的窗戶之類時非常方便,記得先學起來。







●二等分

在一點透視圖法和二點透視圖法上,連接通過對角線中心(A)並垂直於地平線的線,就可以劃分出二等分。在三點透視圖法中,從決定高度(垂直方向)的透視消失點連接至通過對角線中心的線就能劃分出二等分。



能劃分為二等分的話,當然也能分成四等分。





●三等分

只要在二等分上加上線,就能分成三等分。

把B點分別連接至C點和C’點,會和最初畫上的對角線產生交叉點D點和D’點,以它們為基準進行切割,這樣就能分成三等分。

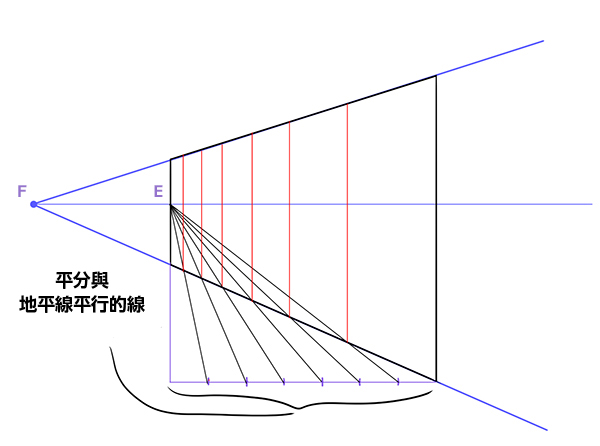

●其他的等分法

如上圖般平分從E點延伸出平行於地平線的線,並以連結F點時所形成的交叉點作為基準,就能等分透視上的平面。在要等分的數量多時用起來非常方便。

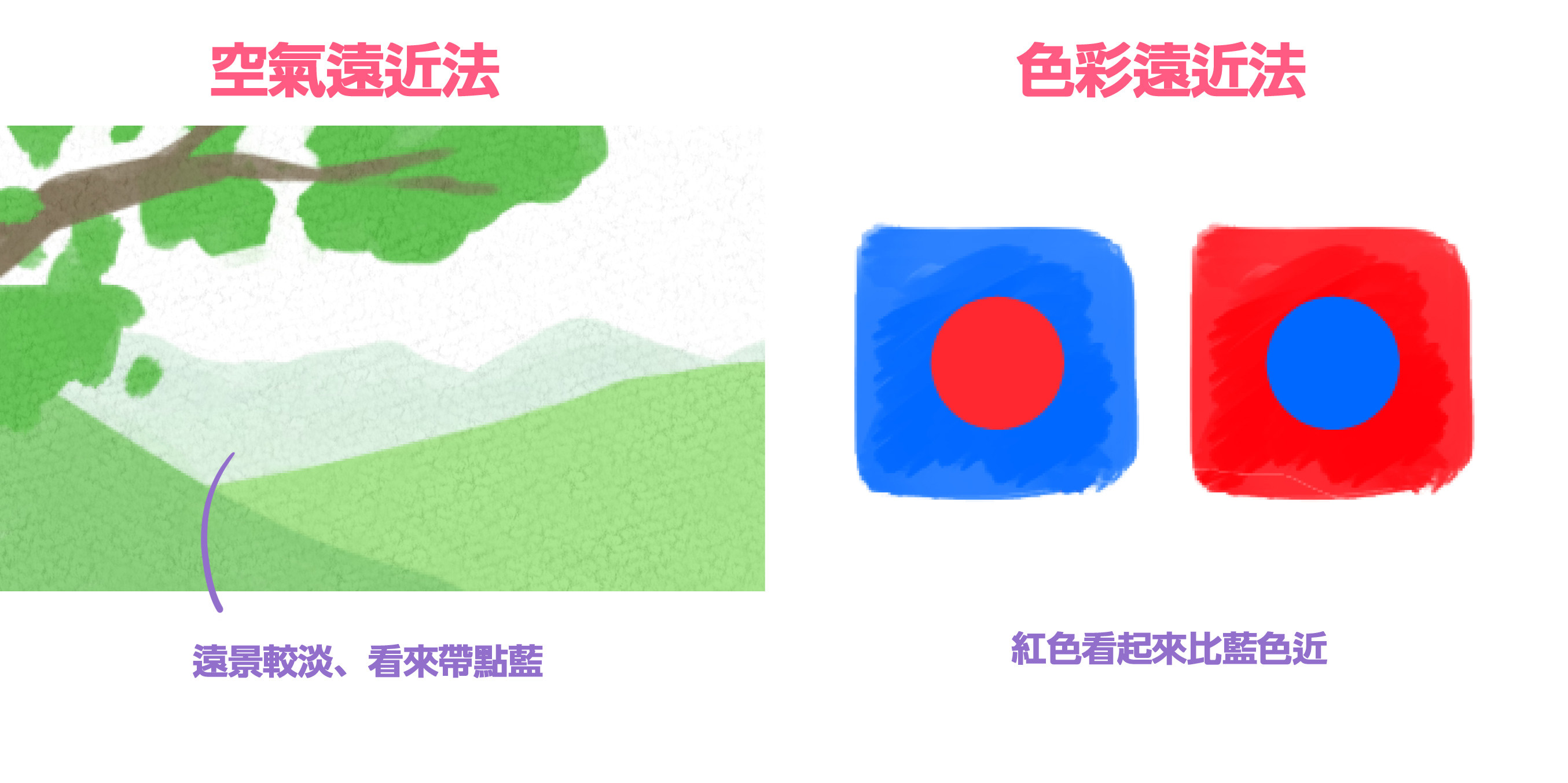

【透視入門 應用篇 空氣遠近法和色彩遠近法】





遠近法中不只是有透視圖法。

還有一種技巧叫做空氣遠近法,將遠景的事物畫得較淡,近景的事物畫得較深就能帶出遠近感。



試著觀察一下拍下都市高樓大廈或山脈等,看來視野廣闊且景物龐大的風景照片,會發現遠處的景物輪廓會變得曖昧不清,彩度也會降低,甚至看起來帶點藍色。

像這樣將觀看遠景時的視覺效果應用在繪圖上,就能呈現出空間上的景深。



另外,利用顏色的視覺效果呈現出遠近感的色彩遠近法也很簡單,推薦大家學起來。



將相同大小的兩個紅藍圖形並排,紅色圓形的圖看起來比較近,藍色圓形的圖看起來比較遠。這是顏色造成的視覺效果,因為暖色系會讓人產生看起來比冷色系還要近的錯覺



在思考構圖或配色時,可以參考色彩遠近法。

舉例來說,在構圖中想要凸顯的部分使用紅色會比藍色更為顯眼





(撰寫:山中YUSUKE)
(策畫:株式會社Sideranch
